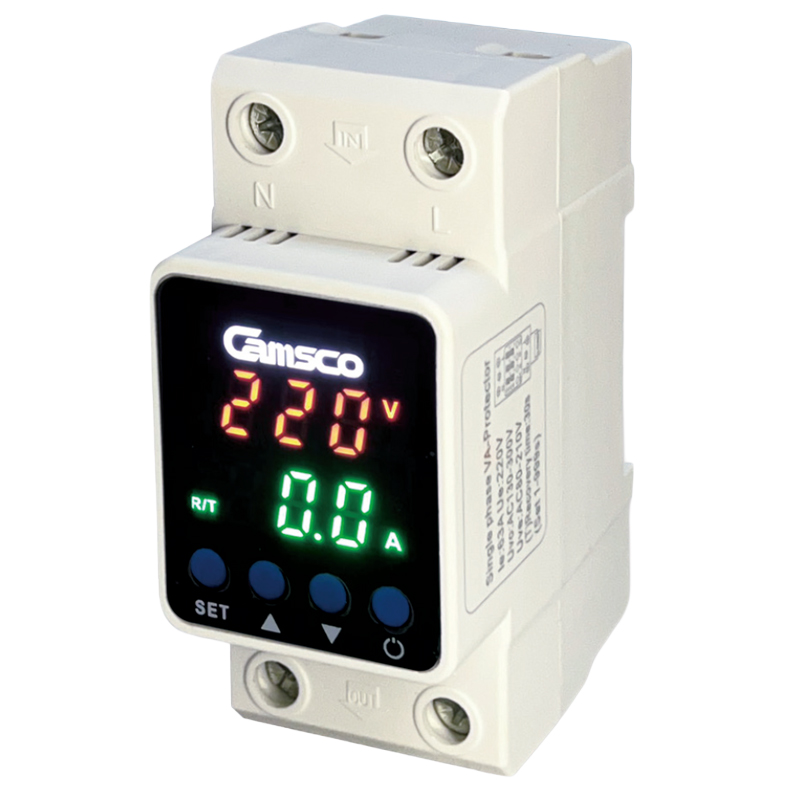

Relé de protección de voltaje y corriente VA-P1

• Indicador multifunción: V, A. (Solo tipo AC mín. 0,5A) P (Potencia activa), muestra Hz
• Protección contra baja y alta tensión
• Protección contra sobrecorriente

• Alta tensión: AC/DC 270V (Ajustable de 130V a 300V)
• Baja tensión: AC/DC 170V (Ajustable de 80V a 210V)
• Retardo de disparo por tensión: 0,5 s (Ajustable de 0,1 s a 10 s)
• Histeresis de tensión: 5V ajustable (Configuración P4/P11)
• Sobrecorriente: AC 63A (Ajustable de 1 a 63A)
• Retardo de disparo por corriente: 0,5 s (Ajustable de 0,1 s a 10 s)
• Función de reajuste automático (Configuración P16):
  ★ Número de protecciones continuas contra sobrecorriente (Configuración P11)
• Falla de corriente:
  ★ Iniciar el relé después de un reajuste manual (Presione la tecla ⏻)
• Frecuencia nominal: 50/60 Hz
• Temperatura ambiente: -5°C ~ +55°C

• Mantenga presionadas las teclas "SET" hacia abajo durante 5 s para entrar en el estado de CONFIGURACIÓN. Use las teclas UP y DOWN para modificar la sobretensión, subtensión y corriente. Presione la tecla SET para guardar.

Notas
Bajo alimentación de corriente continua (DC), solo se muestra el voltaje, la corriente no se visualiza. En el parámetro P15, hay tres modos de visualización: Modo 1 (Estándar) muestra los parámetros P1-P19; Modo 2 (Manual) permite al usuario presionar el botón ▲ o ▼ para ver manualmente el voltaje (-U-), la potencia (-P-), la corriente (-A-) y la frecuencia (-H-); Modo 3 (Automático) mostrará automáticamente el voltaje (-U-), la potencia (-P-), la corriente (-A-) y la frecuencia (-H-) en secuencia. Para el parámetro P19 (Contraseña), la contraseña inicial está establecida en 112. Después de cambiar el parámetro de bloqueo, la contraseña puede restablecerse. Para desbloquear, el parámetro debe restaurarse a la contraseña inicial (112).
