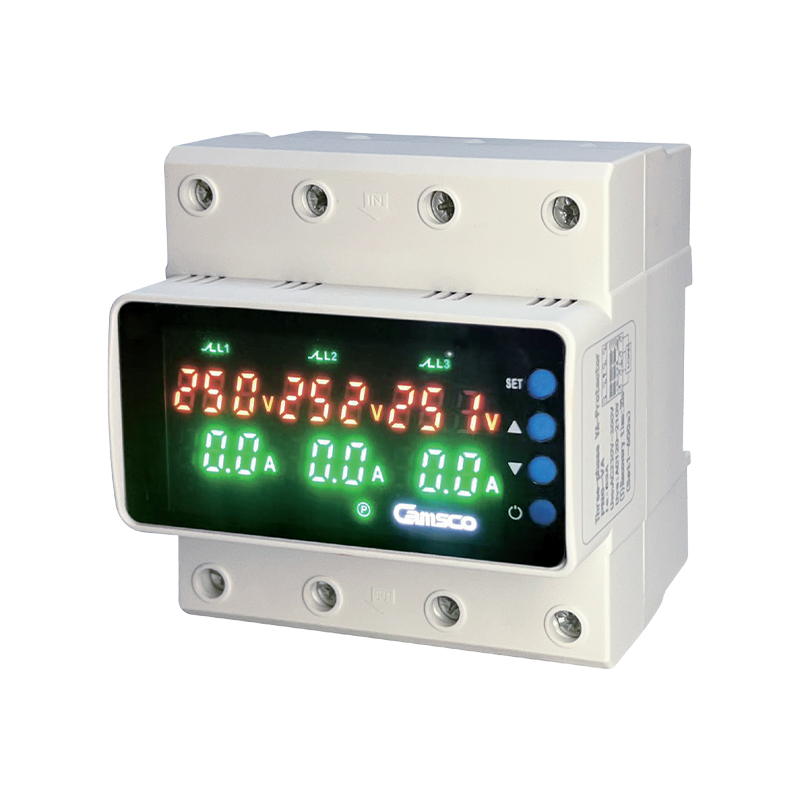

Реле защиты по напряжению и току VA-P3

Реле защиты по напряжению и току VA-P3

спрашивать

Описание продукции

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ДАННЫЕ

Перенапряжение (L-N): AC 270В (регулируется от 130В до 300В)
Пониженное напряжение (L-N): AC 170В (регулируется от 80В до 210В)
Задержка срабатывания защиты по напряжению: 0,5 с (регулируется от 0,1 до 10 с)
Гистерезис напряжения: 5В регулируется (настройка P4/P6)
Значение дисбаланса напряжения трёх фаз: 50В L-N (регулируется от 20В до 100В)
Значение восстановления дисбаланса напряжения трёх фаз: 20В L-N (регулируется от 5В до 95В)
Перегрузка по току: 63А (регулируется от 1 до 63А)
1. Количество последовательных защит от перегрузки (настройка P14)
2. Отказ по току: запуск реле после ручного сброса (нажмите кнопку ⏻)
Температура окружающей среды: -5°C ~ +40°C

Характер продукта

ИНСТРУКЦИИ ПО НАСТРОЙКЕ

Длительно удерживайте клавишу "SET" вниз в течение 5 секунд, чтобы войти в режим настройки. Используйте клавиши UP и DOWN для изменения перенапряжения, пониженного напряжения и тока. Нажмите клавишу SET для сохранения.

НАСТРОЙКА ПАРАМЕТРОВ

Если обнаружен сбой напряжения во время отсчета перезапуска / задержки запуска реле, выходное реле включается и загорается светодиод индикатора ошибки
Рабочие значения напряжения и тока будут отображаться на экране при нормальной работе реле. Если обнаружен сбой напряжения или тока, выходное реле включается и загорается светодиод индикатора ошибки
Сбой напряжения: Если входное напряжение возвращается к Hys после сбоя напряжения; во время отсчета реле автоматически перезапускается, индикатор ошибки гаснет, а рабочие значения напряжения и тока мигают на экране
Сбой тока: Когда реле срабатывает из-за превышения тока, оно автоматически перезапускается. Во время отсчета перезапуска / задержки запуска индикатор ошибки выключен, а рабочие значения напряжения и тока мигают на экране.

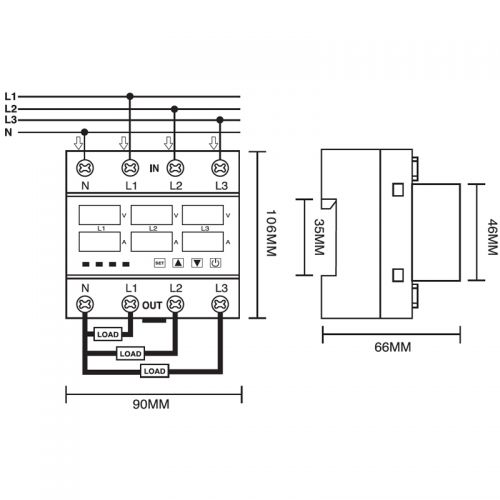

Технические характеристики

НАСТРОЙКА ПАРАМЕТРОВ
